鸡舍配电系统说明
鸡场供电系统电气讲座
(一)、鸡场供电系统
1、配电室
1.1变压器：变压器的选用
1.1.1配电变压器容量的选择
变压器容量=用电设备总容量*同时率/用电设备功率因数*用电设备效率
同时率-------同一时间投入运行的设备实际容量与用电设备总容量的比值,一般为0.7
用电设备功率因数-------一般为0.8-0.9
用电设备效率---------一般为0.85-0.9
还应注意以下事项:
a. 一般电动机的起动电流是额定电流的4-7倍,变压器应能承受此冲击.
b. 直接起动的电机中最大的一台容量,不宜超过变压器容量的30%.
1.1.2配电变压器安装位置的选择
配电变压器应尽量安装于负荷中心,其供电半径最能大不宜超过500米,负荷中心即为配电变压器的安装位置.
1.1.3通常8栋108米长的鸡舍用的变压器容量为120KVA.
1.2发电机
通常8栋108米长的鸡舍用的发电机容量应大于全场总功率的15-30%.大约为120KW.
1.3配电柜
工程所选项设备,材料必须具有国家级电力检测中心的检测合格证书(3C认证),符合产品相关的国家标准,供电产品,消防产品应具有入网许可证.
1.4地线
配电室供电系统的接地,根据国际电工委员会(IEC)的规定,应采用TN-C系统.
2、外线
2.1架空线路
2.1.1架空电力线路的路径选择的原则应符合下列要求：
1. 要沿公路厂区道路方向选定标位，以便于施工维护和管理
2. 线路的路径与相邻的架空线路距离满足规范要求
3. 使线路的起点至终点的距离最短
4. 使线路的转角和跨越的次数最小，必须跨越时，应尽可能直角交叉
5. 不妨碍其他信号、标志的显示
6. 线路与建筑物之间要保持安全间距
7. 架空线路要躲过下列处所
a. 地势低洼常年积水和水淹的地方
b. 容易被车辆碰撞的处所
c. 易受腐蚀污染的地方
d. 储存或制造易燃易爆等危险品的处所
2.1.2 架空线路通常采用LJ型铝绞线，截面积应不小于16mm2，已保证足够的机械强度要求；
2.1.3架空线路必须保证导电性能良好，电压损失在允许的范围内；
2.1.4低压架空线路的档距一般为400-500mm；
2.1.5根据中华人民共和国国家标准《电气装置安装工程施工及验收规范》GBJ232的规定，架空线路导线与地面的距离，在导线最大弛度时，架空线路导线与山披、峭壁、岩石之间的净空距离，在最大风偏的情况下，规定如下：
2.1.6 总体要求：架空线路不应跨越屋顶与由易燃材料做成的建筑物，也不宜跨越耐火屋顶的建筑物，导线与建筑物的垂直距离，在最大弛度时，不应小于2.5m；架空线路边线与建筑物之间的距离在最大风偏情况下，应不小于1m；高压电力线路装载低压电力线路的上面，通讯和广播线路应安装在低压电力线路的下面；电力线路的三相排列顺序：面向负荷从左侧起，导线排列顺序为A、N、B、C
2.1.7 采用绝缘子（瓷瓶）来固定导线，使带电导线之间或导线和大地之间绝缘，同时也承受导线的垂直压力和水平拉力，一般采用碟式绝缘子
2.1.8 架空线路中电线之间的不受力连接必须用线卡
2.1.9 安装要求
母线安装应平整美观
2.2地下直埋电缆敷设法
2.2.1电缆沟的挖掘
电缆沟的挖掘应沿着勘察测量画出的白粉线进行,深度一般为800mm,穿越农田时不应小于1m,只有在引入建筑物,与地下建筑物交叉及绕过地下建筑物处,可浅埋,但应埋设保护管.如遇障碍物或冻土层较浅的区域,则可适当加深;电缆沟的转角处要挖成圆弧形,并保证电缆的允许弯曲半径;电缆的地方,引入建筑或自电杆处要挖出备和电缆裕量的余留坑.电缆之间,电缆与其他管道,道路,建筑物之间平等的交叉的最小净距应符合GB50168-1992的规定.
2.2.2在电缆直埋的路径上凡遇到以下情况,则应分别采取保护措施
a.机械损伤 加保护钢管
b.化学作用 换土并隔离(陶瓷管),或绕开
c.地下电流 屏蔽或加套陶瓷管
d.振动 与地下水泥桩固定
e.热影响 用隔热耐腐材料隔离,如石棉水泥板,泡沫混凝土等
f.虫鼠危害 加保护管,钢管,陶瓷管等
2.2.3电缆沟的回填
电缆铺设好后,全部检查核对无误后,在电缆上同盖一层细砂,要求厚100mm.,然后在砂子上面铺盖一层红砖或水泥砖,其宽度应超出电缆各侧50mm.沟内回填土应分层填好夯实,盖土要主于地面150-200mm,以防沉陷.在电缆接头,进户位置应先留出作业的位置,一般应大于3m,待接头作完后于砌进或铺砂盖砖回填土.按规定埋设标志桩.

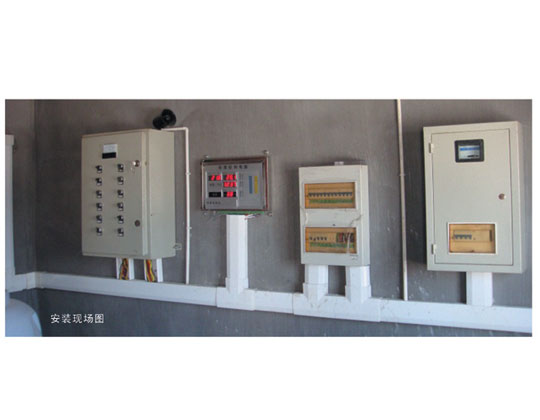

3.控制室
3.1电表箱
说明:
安装位置:电表箱安装在低压架空电缆的分支处,根据低压架式空线路,安装在鸡舍的尾端或者控制室内.
主要功能:统计整栋鸡舍内的用电量;提供鸡舍总电源,并具用短路,过载,漏电保护,提供鸡舍内的总电源.
主要元器件:电能表 DT862-4 4P 60A
断路器 DZ47LE-60 4P 60A
3.2配电箱
说明:
安装位置:配电箱安装在控制室内.
主要功能:给主控箱,副控箱,报警箱,变频箱,环境控制器,室内照明电源,热风炉,散装运料车提供电源.
主要元器件:
断路器DT47-60 4P 60A 总电源开关
断路器DT47-60 4P 50A 主,副控制箱开关
断路器DT47-60 4P 20A 变频箱开关
断路器DT47-60 3P 20A 热风炉开关
断路器DT47-60 1P 150A 电灯开关
3.3主控制箱
说明:
安装位置:主控制箱安装在控制室内.
主要功能:控制鸡舍内36寸风机,主料线,湿帘水泵,灯光的自动和手动运行.给控制器提供电源,提供浪涌保护,给副控制箱控制信号.
主要元器件及作用
断路器DT108-20 2.5-1.6 控制36寸风机
断路器DT47-60 C15 2P 控制湿帘水泵
断路器DT47-60 C3 2P 提供控制器电源
断路器DT47-60 C5 1P 控制电源
接触器CJX2-0901 在断路器和旋钮开关的配合下,自动开启或关闭各设备电机
旋钮 LAY3-11X3 手动或自动开启关闭设备
3.4环境控制器
说明:
安装位置:环境控制器安装在控制室内.
主要功能:
环境控制器T-607是一个独立的禽舍环境控制器(以色旬列进口产品),它能够通过温度,湿度自动控制鸡舍内的一组加热装置,五组风机一级冷却装置.可连接四个温度传感器和一个湿度传感器,可以通过一根普通电缆把传感器放置在距离环境控制器100米见的地方.
3.5报警箱
说明:
安装位置:报警箱安装在鸡舍的控制室内.
主要功能:提供三相电断电和缺相报警,在环境控制器的配合下,提供高温,低温报警.
主要元器件及作用:
UPS电源TG500 提供后备电源
中间继电器HH54P 220V 缺相报警
中间继电器插座PYF-14A 缺相报警
信号灯ND16-22DS 作电源指示
蜂鸣器AD16-22SM 高,低温报警
报警喇叭ML-20 断电,缺相报警
3.6副控制箱
说明:
安装位置:副箱通常安装在鸡舍的尾端,墙外,要注意防水.
主要功能:在主控制箱给的信号下,自动控制舍内副料线,50寸风机,引风机的开启和关闭.
主要元器件及作用:
断路器DT108-20 2.5-1.6 控制副料线和引风机
断路器DT108-20 4-2.5 控制50寸风机
接触器CJX2-0901 在断路器配合下,自动开启或关闭各设备电机
3.7室内布线的技术要求
3.7.1 电压、控制、保护、信号线不小于1.5mm2，电流、电流互感器线路不小于2.5mm2；
3.7.2 盘柜之间的连线必须经过端子板，按照线路图接线，电线颜色和接线图对应，不准用其它颜色替代；
3.7.3 将电线理顺，套好线号后接到端子板上，导线按回路（或按系统）整理成束，用尼龙扎带绑扎成捆，绑扎点距离水平布线时不大于150mm，垂直布线时不大于200mm；
3.7.4使用导线的额定电压应大于线路的工作电压，导线的绝缘应符合线路的安装方式和敷设的环境条件，导线的截面应满足供电和机械强度的要求；
3.7.5导线应尽量避免有接头，常常由于导线接头不好而造成事故。接头必须采用压接方式，导线连接和分支处不应受机械力的作用，穿在电工管内的导线，在任何情况下，都不能有接头，必要时，尽可能将接头放在接线盒或灯头盒内；
3.7.6 导线穿墙要加保护套管，保护套管采用塑料管，保护套管两端出现口伸出墙面不小于10mm，以防止导线和墙壁接触，避免墙壁潮湿而产生漏电现象；导线沿墙壁和天花板敷设时，导线与建筑物之间的距离应不小于10mm，在通过伸缩缝的地方，导线敷设应稍微松驰。当导线互相交叉时，为避免碰线，在每根导线上套以塑料管或其它绝缘管，并将套管固定牢靠，不使其移动；
3.7.7户内电气管线和配电设备与其它管道、设备间以及与建筑物、与地面的最小距离按下列规定执行
3.7.8 阻燃电工管应尽量不与热力管道靠经，必须靠经时，其间隔距离不应小于300mm，当两种管道平行敷设时，应加装隔热板；
3.7.9 阻燃电工管不得在高温场所和顶棚内敷设，由于在制造时已加入阻燃剂，使不延燃的，防火性能较好；
3.7.10阻燃电工管的弯曲半径不应小于管外径的6倍；
3.7.11敷设电工管宜减少弯曲，当线路直线段的长度超过15m或直角弯头超过3个时，均应加装接线盒；
3.2.12 电源线均采用BV-450V/750V导线，穿线槽和阻燃电工管沿墙、楼板、屋面板等明敷；
3.7.13 照明、插座均由不同的支路供电；
3.7.14 所有灯具的外漏可导部分均应可靠接地；
3.7.15照明配电箱均为明装(剪力墙上除外)，安装高度为底边距地1.5m。应急照明箱箱体，应有明显标志，并作防火处理；
3.7.16 动力箱，控制箱均为明装，箱体高度 600mm以下，底边距地1.5m；600mm~800mm高，底边距地1.2m；800mm~1000mm高，底边距地1.0m；1000mm~1200mm高，底边距地0.8m；1200mm 以上，为落地式安装，下设 300mm基座；
3.7.17 照明开关为明装，除注明者外，均为250V，10A，开关底边距地1.3m，距门框0.2m；
3.7.18控制箱一般安装在室内，如果需要安装在室外的，必须采用防水箱体，并且加装防雨蓬；
3.7.19电线或电缆在线槽内不宜有接头，线槽布线，在线路连接、转角、分支及终端处应采用相应的附件，垂直或倾斜敷设时，应采取措施防止电线或电缆在线槽内移动，敷设时，吊点及支持点的距离，应根据工程具体条件确定，一般应在下列部位设置吊架或支架：
（1）直线段不大于3M或线槽接头处。
（2）线槽首端、终端及进出接线盒0.50M处。
3.7.20电线或电缆在引出部分不得遭受损伤。
3.8地线
3.8.1. 垂直埋设的接地体一般采用圆钢、钢管、角钢，接地体的尺寸不应小于下列数值：圆钢直径10mm，钢管壁厚为3.5mm，角钢厚度为4mm；
3.8.2. 垂直接地体的长度一般为2.5m，接地体顶端离地面不应小于0.5m，间距一般为5m；
3.8.3. 引下线下端与接地极可靠焊接；
3.8.4. 凡突出屋面的所有金属构件、金属通风管、金属屋面、金属屋架等均与接地带可靠连接；
3.8.5. 室外接地凡焊接处均应刷沥青防腐；
3.8.6. 电气设备的保护接地设一根统一的接地专线，规格： BV-1X2.5 PC16 FC；
3.8.7. 要求接地电阻不大于1欧姆，实测不满足要求时，增设人工接地极。
3.8.8. 凡正常不带电，而当绝缘破坏有可能呈现电压的一切电气设备金属外壳均应可靠接地；
4.鸡舍内部
4.1鸡舍内部各设备电缆的截面积和颜色标准
4.2电灯照明
4.2.1 室内和室外照明采用阻燃电工管配线，电线规格：BV—不低于1.5mm2；
4.2.3 所有照明电线均穿入电工管，在灯头处加装三通灯头盒；
4.2.3 电工管固定在梁上或用钢索配线，每500mm一个固定点；
4.2.4从主电线引下的灯头线至少为1.5mm2铜芯线，以保证机械强度；
4.2.5灯头引下线部分必须穿电工管
4.3水泵
4.3.1水泵的电源线为单相三线制.
4.3.2电源线终点应为三孔防水插座,固定于里墙上.固定牢靠.
4.3.3所有电源线应埋在桥架或电工管中,不得有裸露现象.
4.3.4无论任何时候,不能用手提水泵电源线.
4.4 主料线
4.5 副料线
4.6 50寸风机
4.7 36寸风机
4.8 传感器
传感器位置:
温度传感器在鸡舍的1/9,1/3,2/3各一个位置,育雏期间用1/9,1/3位置,扩群后用1/3,2/3位置.
湿度传感器在鸡舍的1/2处.
料位传感器根据季节变化放在鸡舍不同的位置,通常置于鸡舍的1/3,2/3和末端.
